Informationen zur WoWiDa - Ankerwinde

Hier geben wir Ihnen einen Einblick in die WoWiDa - Modellbau - Ankerwinde.

(The english article you find here)

Die Winde wird unter Deck im Schiffsmodell eingebaut und kann einen Anker fallen lassen und wieder hoch ziehen. Dazu braucht sie aber nicht wie alle anderen bekannten Winden mehrere Schaltkanäle, sondern nur einen.

Besonderheiten:

  • Keine Trommel !
  • Kein Servo !
  • Linke und rechte Ausführung. Beide Anker lassen sich so getrennt steuern (je nach Maßstab natürlich)
  • Aus rostfreien Materialien [Der Motor ist zukauf]
  • Automatisches Ankerlicht
  • Sehr sehr kleine Bauform, wenn nicht die Kleinste der Welt!
  • Leicht ca. 40g !!



So sieht der Antrieb aus:

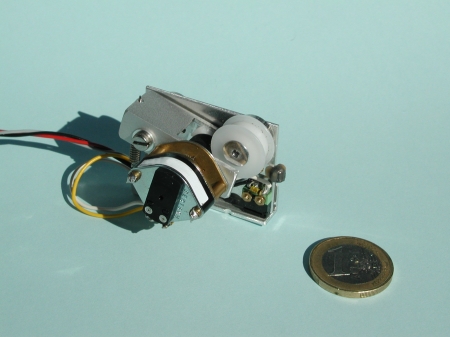

Ankerwinde V2.0 - Antrieb von der Seite (Motor)


Links und PDF Dateien:



Funktionsbeschreibung:

Erste Ankerwinde ohne Kettentrommel mit automatischem Ankerlicht.
Ansteuerung z.B. über Multiswitch, dadurch wird kein Propkanal belegt!

Durch einen 6 Volt Minigetriebemotor (ehemals 4,8 Volt) (500:1) wird eine, sich dem Kettendurchmesser und Gewicht des Ankers anpassende Gummirolle mit Gegenrolle angetrieben.

Der Anker läuft nach oben. Sobald der Anker oben angekommen ist oder er hängen bleibt erhöht sich der Druck auf die Gummirolle. Der dadurch höhere Zug an der Kette bewirkt, das sich die Ankerwinde anhebt (Kraft einstellbar) und abschaltet.


Damit der Anker fällt, muss nur die Zuleitung umgepolt werden, wodurch der Motor rückwärts läuft.

Das bewirkt das sich die Rollen öffnen und so die Kette zum fallen freigeben. Gleichzeitig wird der Motor abgeschaltet und das Ankerlicht eingeschaltet.

In beiden Endlagen wird der Motor durch Endschalter abgeschaltet, so das die Winde nicht separat ausgeschaltet werden muss. Es wird keine teure Elektronik benötigt.


Einbaumaße ca.: 50 x 40 x 40 mm
Gewicht: ca.: 40 Gramm [inkl. Motor und Anschlussleitungen]
